Geleceğin Süper Çiplerinde Atomik Engel: Görünmez Boşluk Teknolojiyi Tehdit Ediyor

Yarı iletken endüstrisi, Moore Yasası’nın sınırlarını zorlamak ve işlemci gücünü artırmak için gözünü iki boyutlu (2D) materyallere dikmiş durumda. Ancak TU Wien (Viyana Teknik Üniversitesi) tarafından yürütülen yeni bir araştırma, ultra ince bilgisayar çiplerinin geliştirilme sürecinde beklenmedik bir fiziksel bariyerin varlığını kanıtladı. Grafen ve molibden disülfür gibi mucizevi materyaller, kağıt üzerinde kusursuz görünse de, pratik uygulamalarda "atomik ölçekli bir boşluk" nedeniyle performans kaybına uğruyor. Bu görünmez engel, yeni nesil minyatürizasyon projelerinin milyarlarca dolarlık bir hayal kırıklığına dönüşmesine neden olabilir.

Arayüzlerin Kritik Önemi ve 2D Elektroniklerin Paradoksu

Modern teknoloji dünyası, yıllardır 2D materyallerin olağanüstü iletkenlik ve esneklik özelliklerine odaklanmış durumda. Mikroelektronik Enstitüsü'nden Prof. Mahdi Pourfath, bu durumun madalyonun sadece tek yüzü olduğunu vurguluyor. Elektronik bir aygıtın çalışabilmesi için sadece yarı iletken bir 2D materyale değil, aynı zamanda bu materyali izole edecek bir oksit tabakasına (yalıtkan katman) ihtiyaç duyulur. Sorun da tam bu noktada, materyal bilimi ile mühendisliğin kesiştiği arayüzde başlıyor.

Geleceğin çiplerinde transistörler, iletken ve yalıtkan durumlar arasında geçiş yaparken son derece ince katmanlara ihtiyaç duyacak. Ancak araştırmacılar, bu katmanların bir araya getirilme sürecinde atomik düzeyde bir uyumsuzluk yaşandığını keşfettiler. Katmanlar arasındaki bu uyumsuzluk, cihazın teorik hızına ulaşmasını kalıcı olarak engelliyor.

Van der Waals Kuvvetleri ve 0.14 Nanometrelik Bariyer

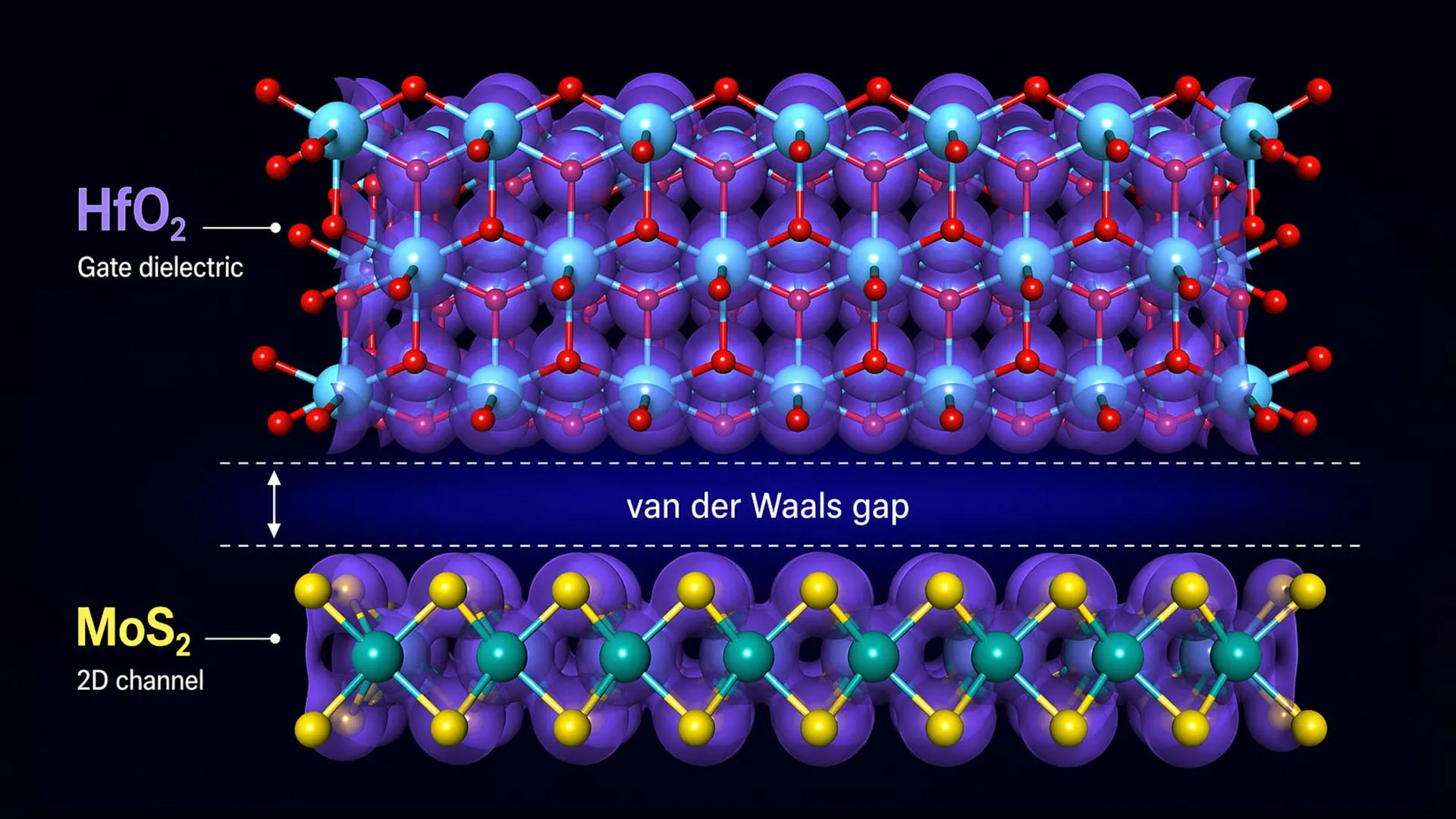

Araştırmanın başında bulunan Prof. Tibor Grasser’e göre, pek çok 2D materyal ve yalıtkan kombinasyonunda, katmanlar arasındaki bağ oldukça zayıftır. Bu katmanlar sadece "van der Waals kuvvetleri" adı verilen zayıf çekim güçleri ile bir arada tutulur. Bu zayıf etkileşim, iki katmanın birbirine tamamen temas etmesini engellemekte ve arada yaklaşık 0.14 nanometrelik bir boşluk bırakmaktadır.

Bu mesafe, bir kükürt atomundan bile daha küçük olmasına rağmen, kuantum fiziği ve elektronik verimlilik açısından devasa bir uçurum anlamına geliyor. Karşılaştırmak gerekirse, bir SARS-CoV-2 virüsü bu boşluktan 700 kat daha büyüktür. Ancak bu minik boşluk, katmanlar arasındaki kapasitif eşleşmeyi zayıflatarak materyallerin içsel potansiyelini sınırlar. Bu durum, cihazların daha fazla küçültülmesinin önündeki en temel fiziksel limiti oluşturmaktadır.

"Fermuar Materyaller" Çözüm Olabilir mi?

Bilim insanları, bu fiziksel engeli aşmanın yolunun materyalleri birbirinden bağımsız değil, en baştan birlikte tasarlamaktan geçtiğini belirtiyor. Çözüm ise "fermuar materyaller" (zipper materials) olarak adlandırılan yeni bir konseptte yatıyor. Bu sistemlerde, yarı iletken ve yalıtkan katmanlar birbirine sadece zayıf çekim kuvvetleriyle değil, çok daha güçlü kimyasal bağlarla kilitleniyor. Bu sıkı bağlantı, performansı düşüren atomik boşluğu ortadan kaldırarak akımın ve sinyalin kayıpsız iletilmesini sağlıyor.

Bu bulgular, yarı iletken endüstrisinin hangi materyal kombinasyonlarına yatırım yapması gerektiği konusunda stratejik bir rehber sunuyor. Sadece 2D materyalin kendisine odaklanmak, fiziksel sınırlamalar nedeniyle başarısızlığa mahkum bir yaklaşımdır. Geleceğin işlemcileri, bu atomik boşlukları "fermuarlayabilen" yeni nesil kompozit yapılar üzerinde yükselecektir.

Gökhan Yalta'nın Profesyonel Yorumu

Yıllardır sistem yönetimi ve donanım mimarileri üzerine çalışan biri olarak söyleyebilirim ki; nanoteknolojide "daha küçük her zaman daha iyidir" mantığı, atomik bariyerlere çarpmaya başladı. 0.14 nanometrelik bir boşluğun milyarlarca dolarlık Ar-Ge çalışmalarını çöpe atma potansiyeli, yazılım ve donanım dünyasındaki "teorik mükemmellik" ile "fiziksel gerçeklik" arasındaki çatışmanın en somut örneğidir. Eğer silikon sonrası döneme geçeceksek, sadece materyali değil, o materyalin diğer bileşenlerle olan atomik uyumunu (arayüz mühendisliğini) önceliğimiz yapmalıyız. Bu araştırma, donanım dünyasında "donanımsal uyumsuzluğun" sadece kablolar arasında değil, atomlar arasında da olabileceğini kanıtlıyor.

Kaynak: TU Wien (Viyana Teknik Üniversitesi) Araştırma Raporu ve Mikroelektronik Enstitüsü Verileri.
